Macierze dyskowe RAID

RAID (Redundant Array of Independent Disks) to technologia umożliwiająca łączenie kilku dysków twardych w jedną logiczną jednostkę. Dzięki temu możliwe jest zwiększenie wydajności, niezawodności lub pojemności systemu przechowywania danych.

Pojęcia

(najedź)

RAID

-

Redundant Array of Independent Disks – zbiór niezależnych dysków połączonych w celu poprawy wydajności lub redundancji.

Redundancja

-

Polega na przechowywaniu kopii zapasowych danych w celu ochrony przed utratą danych.

Striping

-

Rozdzielanie danych na wielu dyskach, co pozwala zwiększyć prędkość odczytu i zapisu.

Mirroring

-

Przechowywanie identycznych kopii danych na dwóch lub więcej dyskach.

Parzystość

-

Metoda stosowana do zabezpieczania danych poprzez obliczanie wartości kontrolnych (parzystości), które umożliwiają odtworzenie utraconych danych w przypadku awarii dysku.

Podwójna parzystość

-

Rozwiązanie, które przechowuje dodatkową informację o parzystości, dzięki czemu system jest odporny na awarię dwóch dysków jednocześnie.

Hot Spare

-

Dodatkowy, nieaktywny dysk w systemie RAID, który automatycznie przejmuje rolę uszkodzonego dysku w przypadku awarii.

rodzaje macierzy raid

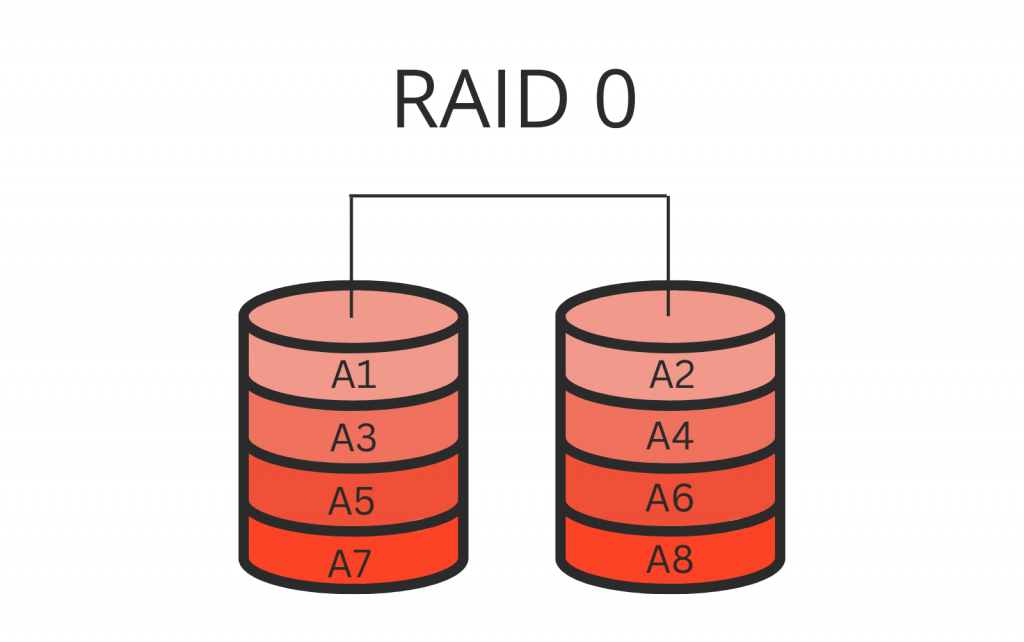

raid 0

RAID 0 łączy dwa lub więcej dysków, tworząc jeden dysk logiczny o łącznej pojemności równiej 𝑁 N⋅ najmniejszy rozmiar dysku, gdzie 𝑁 N to liczba dysków. Dane są zapisywane na dyskach w sposób przeplotkowy, co zapewnia szybki dostęp do danych. RAID 0 jest wykorzystywany tam, gdzie liczy się szybkość zapisu i odczytu, ale nie ma zabezpieczenia przed awarią dysku.

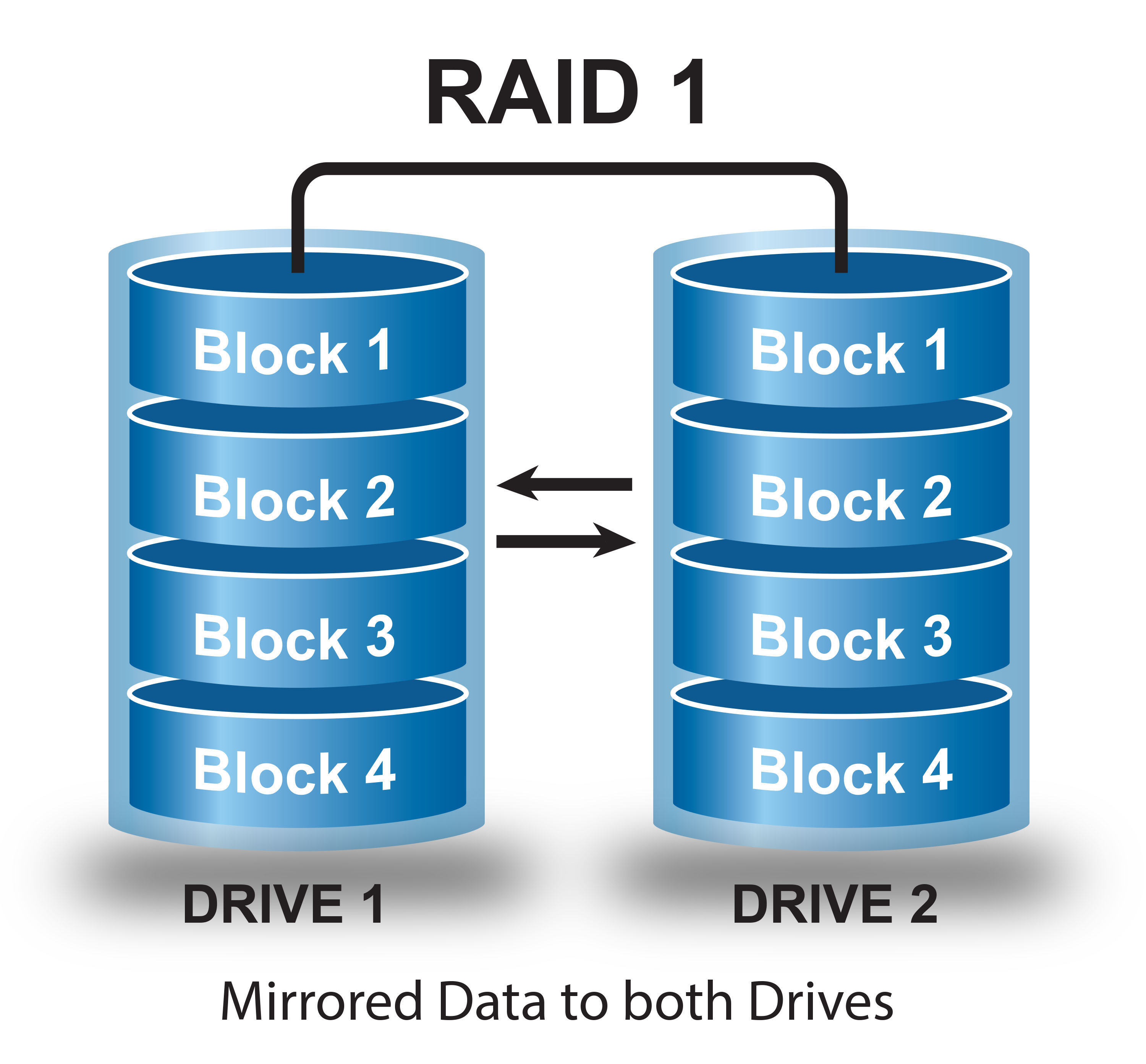

raid 1

RAID 1 polega na tworzeniu lustrzanych kopii danych na dwóch lub więcej dyskach. Zapewnia to pełną redundancję danych, ponieważ w przypadku awarii jednego dysku dane są dostępne na pozostałych. RAID 1 zapewnia wysoką odporność na awarie, ale pojemność macierzy jest ograniczona do rozmiaru najmniejszego dysku.

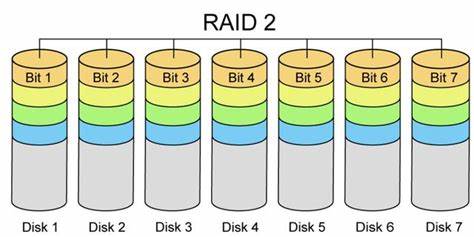

raid 2

RAID 2 stosuje technologię paskowania na poziomie bitów, wykorzystując kod Hamminga do korekcji błędów. Jest to rozwiązanie, które nie jest już szeroko stosowane, ale było wykorzystywane w początkowych systemach do zapewnienia bardzo wysokiej niezawodności.

raid 3

RAID 3 to macierz z paskowaniem na poziomie bajtów, gdzie dane są rozdzielane między dyskami, a jeden dysk pełni rolę dysku parzystości (zawierającego sumy kontrolne). System ten zapewnia odporność na awarię jednego dysku, ale może mieć problemy z wydajnością przy częstych zapisach.

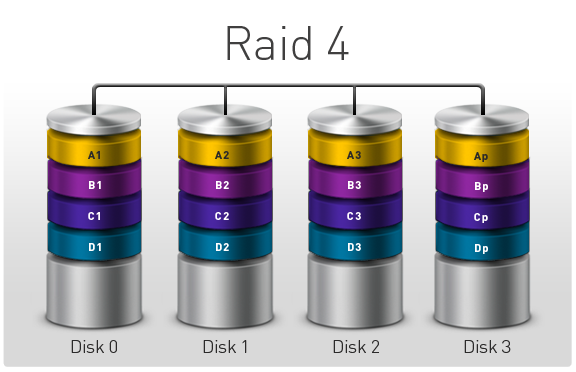

raid 4

RAID 4 działa na podobnej zasadzie co RAID 3, ale w tym przypadku dane są dzielone na bloki, a blok parzystości jest zapisywany na dedykowanym dysku. RAID 4 poprawia wydajność przy operacjach równoległych, ale może powodować spadek wydajności przy częstych zapisach, ponieważ każda zmiana danych wiąże się z koniecznością modyfikacji sum kontrolnych.

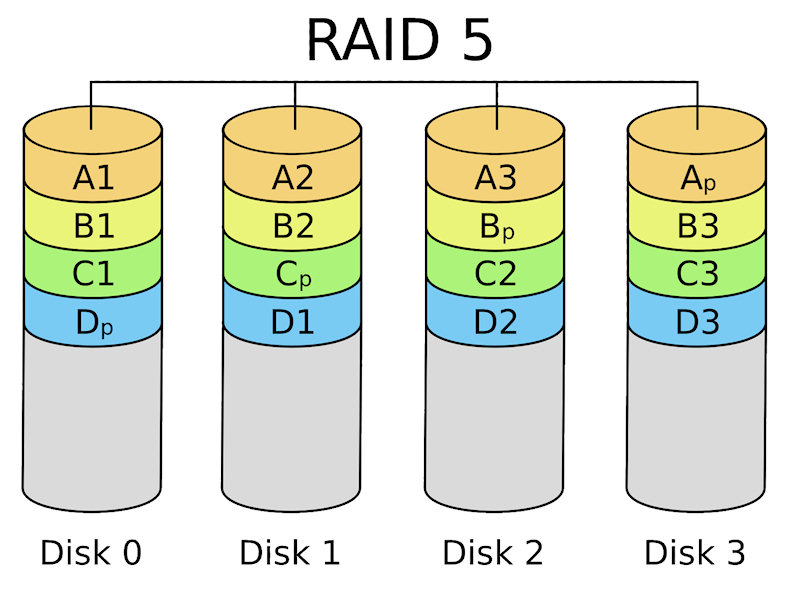

raid 5

RAID 5 to jedna z najczęściej stosowanych konfiguracji, która łączy paskowanie danych i rozproszoną parzystość. Dzięki temu system jest odporny na awarię jednego dysku, a dane mogą być odbudowane z pozostałych dysków. RAID 5 oferuje lepszą szybkość odczytu niż RAID 1, ale spadek wydajności przy zapisie z powodu obliczeń sum kontrolnych.

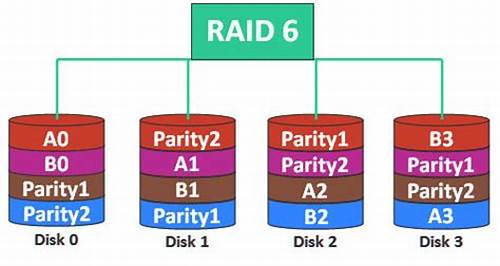

raid 6

RAID 6 to macierz z podwójną parzystością, co oznacza, że system jest odporny na awarię dwóch dysków. Jest to bardziej niezawodne rozwiązanie niż RAID 5, ale jest też droższe w implementacji i może mieć większy spadek wydajności przy odbudowie danych.

raid 0+1

RAID 0+1 to macierz, która łączy RAID 1 (lustrzany) z RAID 0 (striping). Oferuje szybki zapis i odczyt z zabezpieczeniem danych przez mirroring. W przypadku awarii jednego dysku, system wciąż działa, ale gdy awarii ulegnie cały zestaw dysków lustrzanych, cała macierz zostaje utracona. Potrzebne są co najmniej 4 dyski.

raid 1+0

RAID 6 to macierz z podwójną parzystością, co oznacza, że system jest odporny na awarię dwóch dysków. Jest to bardziej niezawodne rozwiązanie niż RAID 5, ale jest też droższe w implementacji i może mieć większy spadek wydajności przy odbudowie danych.

zastosowanie macierzy RAID

Macierze RAID znajdują zastosowanie w wielu dziedzinach związanych z przechowywaniem i ochroną danych. Ich główną rolą jest zwiększenie wydajności oraz zapewnienie redundancji danych, co minimalizuje ryzyko ich utraty.

główne zastosowania macierzy RAID

ochrona danych

RAID 1, RAID 5, RAID 6 oraz RAID 10 są szeroko stosowane w systemach, gdzie ważne jest bezpieczeństwo danych. To rozwiązanie znajdziesz w serwerach, które przechowują dane o wysokiej wartości, np. w firmach zajmujących się analizą danych, w bankach, centrach danych.

rozbudowa pamięci

RAID 5 i RAID 6 są często wykorzystywane w systemach, gdzie dużą wagę przykłada się do pojemności i niezawodności, np. w macierzach dyskowych przeznaczonych do archiwizacji danych w centrach danych.

wydajność

RAID 0 jest wykorzystywany w systemach, gdzie priorytetem jest maksymalizacja wydajności, jak w serwerach baz danych, serwerach plików, czy komputerach do obróbki wideo. Dzięki stripingowi operacje odczytu i zapisu są szybsze.

systemy wideo i obróbka graficzna

RAID 5 i RAID 6 są często wykorzystywane w systemach, gdzie dużą wagę przykłada się do pojemności i niezawodności, np. w macierzach dyskowych przeznaczonych do archiwizacji danych w centrach danych.

Wady i Zalety macierzy RAID

Zalety

  • Zwiększona wydajność w konfiguracjach takich jak RAID 0.
  • Poprawa niezawodności i bezpieczeństwa danych w RAID 1, RAID 5, RAID 6.
  • Redundancja danych pozwalająca na ciągłość pracy w przypadku awarii dysku.
  • Elastyczność w wyborze konfiguracji w zależności od potrzeb (wydajność, redundancja, pojemność).
  • Możliwość rozbudowy systemów pamięci masowej.

Wady

  • RAID 0 nie zapewnia ochrony przed utratą danych w przypadku awarii dysku.
  • Wysokie koszty wdrożenia i utrzymania zaawansowanych konfiguracji (np. RAID 6, RAID 10).
  • Spadek wydajności zapisu przy konfiguracjach z parzystością (np. RAID 5, RAID 6).
  • Potrzeba zaawansowanego sprzętu lub kontrolera RAID w bardziej złożonych systemach.
  • Ograniczenie pojemności w RAID 1 do rozmiaru najmniejszego dysku w macierzy.

Rozwiązania techniczne w RAID

RAID Software

Jest to oprogramowanie, które zarządza macierzą RAID w systemie operacyjnym. Umożliwia konfigurację i zarządzanie macierzą RAID na poziomie systemu operacyjnego, bez potrzeby dedykowanego kontrolera RAID. Wymaga jednak większej mocy obliczeniowej.

Przykłd:

Windows Storage Spaces – pozwala na tworzenie i zarządzanie macierzami RAID (np. RAID 1, RAID 5) na komputerach z systemem Windows. Można to skonfigurować bez dodatkowego sprzętu.

Link do strony - Windows Storage Spaces

RAID Hardware

To rozwiązanie opiera się na dedykowanym kontrolerze RAID, który zarządza macierzą RAID na poziomie sprzętowym. Jest szybsze i bardziej wydajne niż oprogramowanie, zwłaszcza w systemach z dużymi wymaganiami dotyczącymi przepustowości i niezawodności.

Przykład kontrolerów RAID:

LSI MegaRAID 9361-8i – jeden z najpopularniejszych kontrolerów RAID, który obsługuje różne poziomy RAID (0, 1, 5, 6, 10) oraz dyski SSD.

Link do zakupu - Morele.net

RAID w chmurze

Współczesne systemy RAID są coraz częściej implementowane w środowisku chmurowym, oferując elastyczność i zdalne zarządzanie macierzami dyskowymi. Popularne usługi takie jak Amazon Web Services (AWS) oferują rozwiązania RAID w ramach swojej infrastruktury.

Przykład usług RAID w chmurze:

Amazon Web Services (AWS) –oferuje różne opcje przechowywania danych z funkcjami RAID, takie jak Amazon Elastic Block Store (EBS), które mogą być używane do tworzenia macierzy RAID w chmurze.

Zobacz ofertę AWS

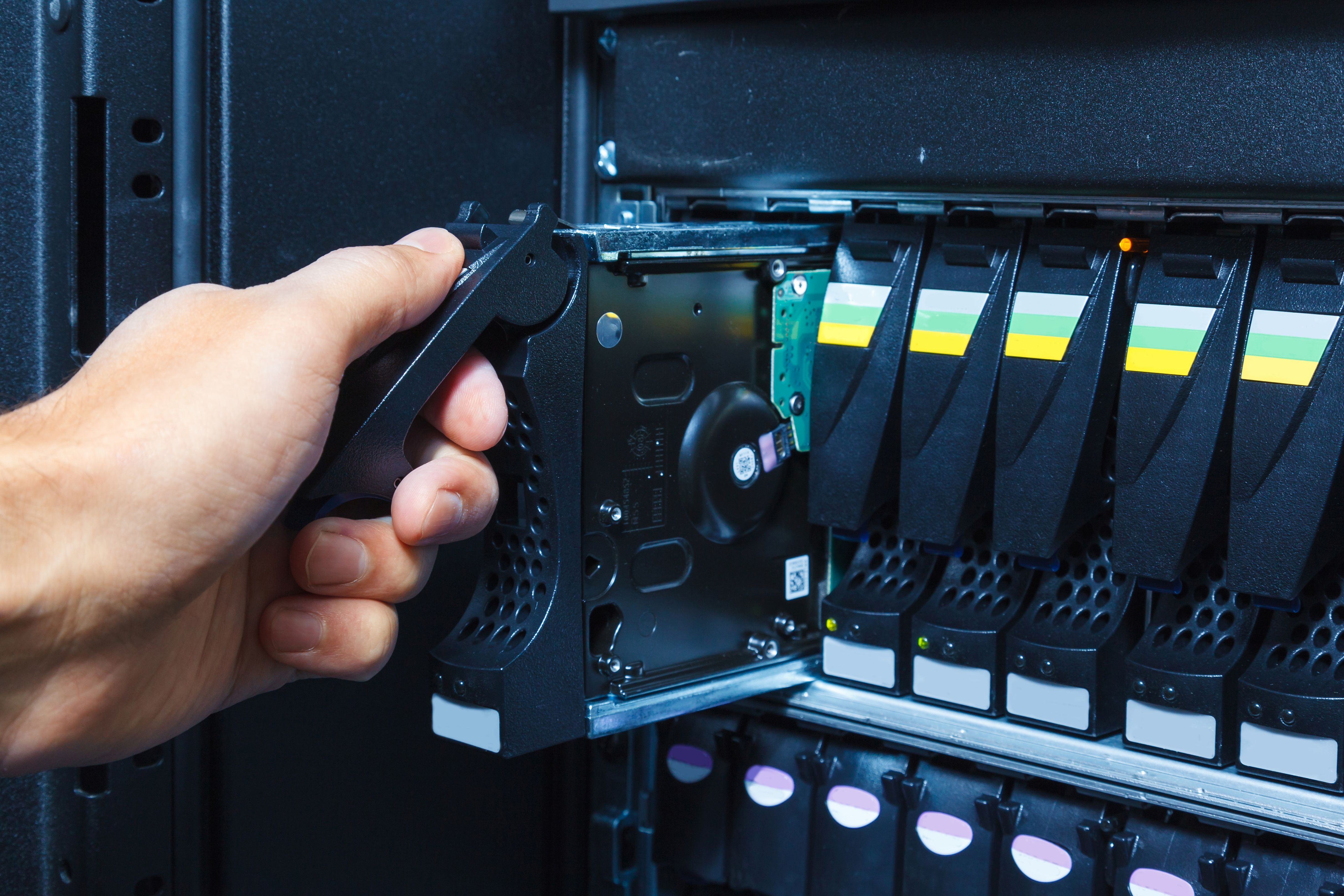

Hot Spare

Zastosowanie dysku zapasowego, który automatycznie przejmuje rolę uszkodzonego dysku, zapewniając ciągłość działania systemu RAID. Jest to popularne rozwiązanie w macierzach RAID 5 i RAID 6, gdzie czas odbudowy macierzy po awarii dysku może być kluczowy.

Przykłady dysków Hot Spare

Western Digital Red NAS Hard Drive – dedykowany do NAS i RAID, często używany jako dysk zapasowy (Hot Spare) w macierzach RAID.
